Каретка HGH15CAZAH
Ширина направляющей, мм - 15
HIWIN HGH15CAZAH – компактная линейная каретка для высокоточной механики
Каретка HIWIN HGH15CAZAH — это высокоточная линейная опора серии HGH, предназначенная для работы с направляющими HGR15. Компактная, но прочная, она обеспечивает стабильное движение и точное позиционирование в узлах с ограниченным пространством. Отличный выбор для сборочных линий, 3D-принтеров, станков с ЧПУ и точной электроники.
Вы можете купить каретку HIWIN HGH15CAZAH с гарантией качества и быстрой доставкой, написав нам на почту info@st-e.info.
⚙️ Технические характеристики HGH15CAZAH:
-
Серия: HGH (высокая, прямоугольная)
-
Ширина направляющей: 15 мм
-
Тип крепления: A (верхнее)
-
Класс точности: H (высокоточный)
-
Преднатяг: ZA (средний – для универсального применения)
-
Нагрузочные характеристики:
-
Динамическая грузоподъёмность: ~11,800 Н
-
Статическая грузоподъёмность: ~19,600 Н
-
📐 Размеры каретки:
-
Длина: 60.4 мм
-
Ширина основания: 34 мм
-
Высота сборки: 24 мм
-
Межосевое расстояние отверстий: 40 мм
-
Крепёжная резьба: M4
-
Вес: ~0.27 кг
Совместима с направляющими HGR15 от HIWIN.
✅ Основные преимущества:
-
Компактный корпус с высокой жёсткостью
-
Четырёхрядная шариковая конструкция – стабильность под нагрузкой
-
Устойчивость к моментам в любых плоскостях
-
Простота установки и выравнивания
-
Совместимость со смазочными системами HIWIN (опционально)
🏭 Где применяется:
-
Малогабаритные станки ЧПУ
-
Точная сборка в электронике
-
Лазерные гравёры, резаки
-
Принтеры, плоттеры, маркираторы
-
Автоматизированные системы позиционирования
📌 Почему выбирают нас:
-
✔ Прямые поставки от производителя HIWIN
-
✔ Всегда в наличии ходовые модели
-
✔ Доставка по РФ и СНГ
-
✔ Помощь в подборе и техническая поддержка
📩 Хотите оформить заказ или получить консультацию по HIWIN HGH15CAZAH?
Пишите на info@st-e.info — наши специалисты свяжутся с вами в ближайшее время!
При замене вышедшей из строя каретки, зачастую известна только маркировка вида HG15, поскольку каретка установлена на станке, и другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Этой информации недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.

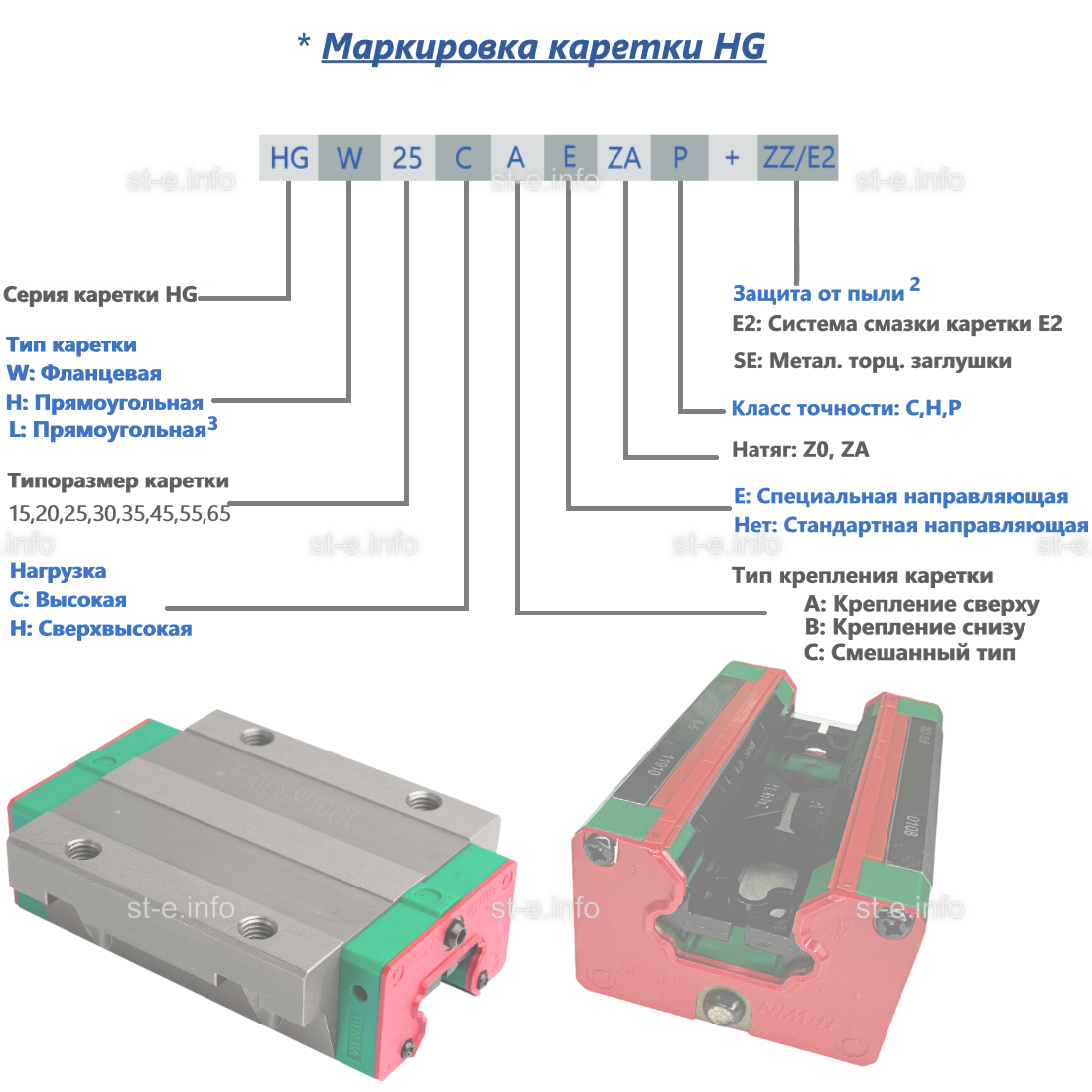

Варианты обозначений линейного подшипника Hiwin HGH15CAZAH:

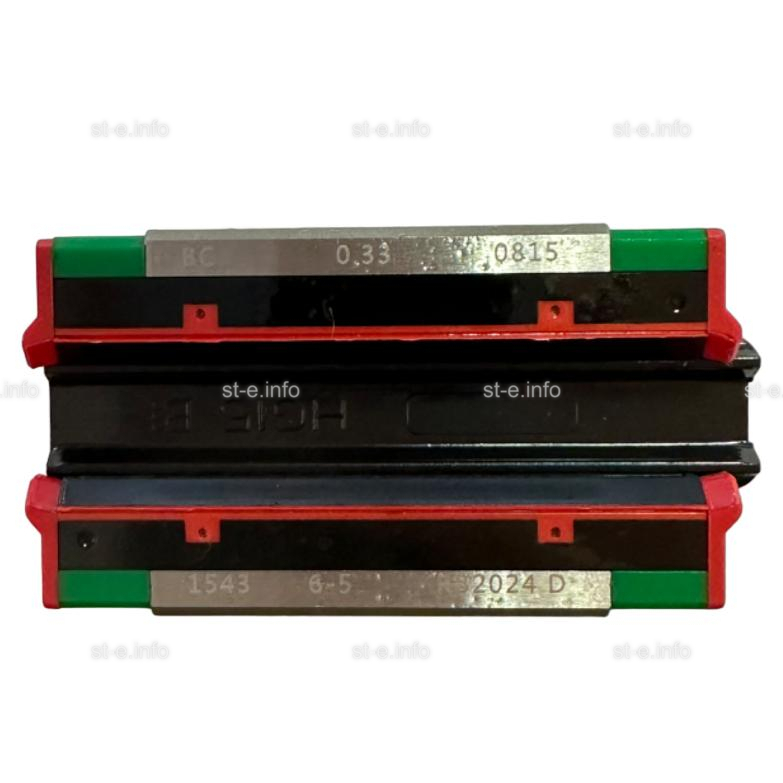

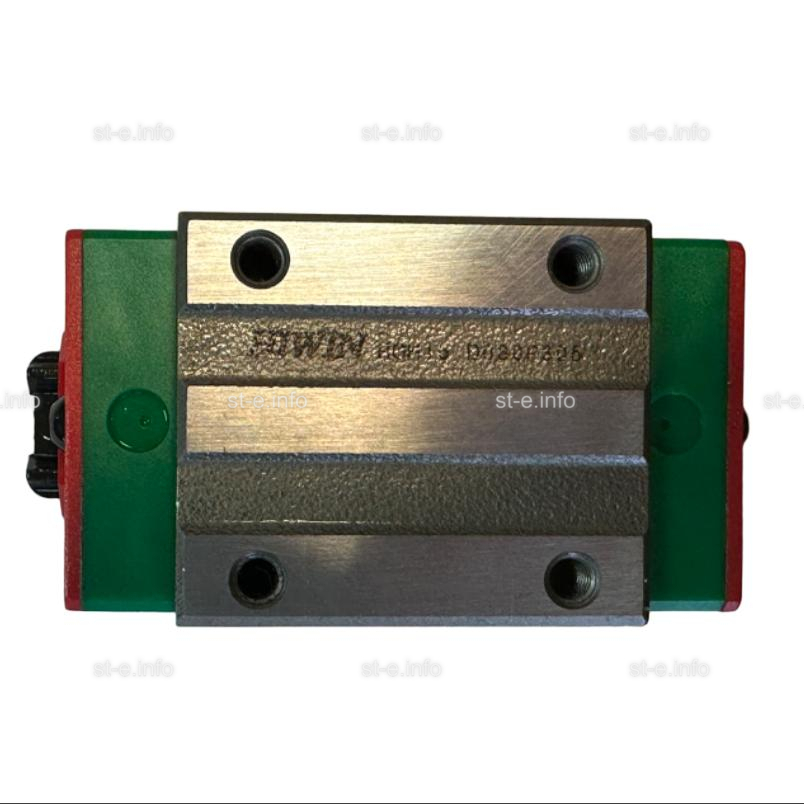

- На корпусе: HGH15C, HGH15CA, HGH15CAH

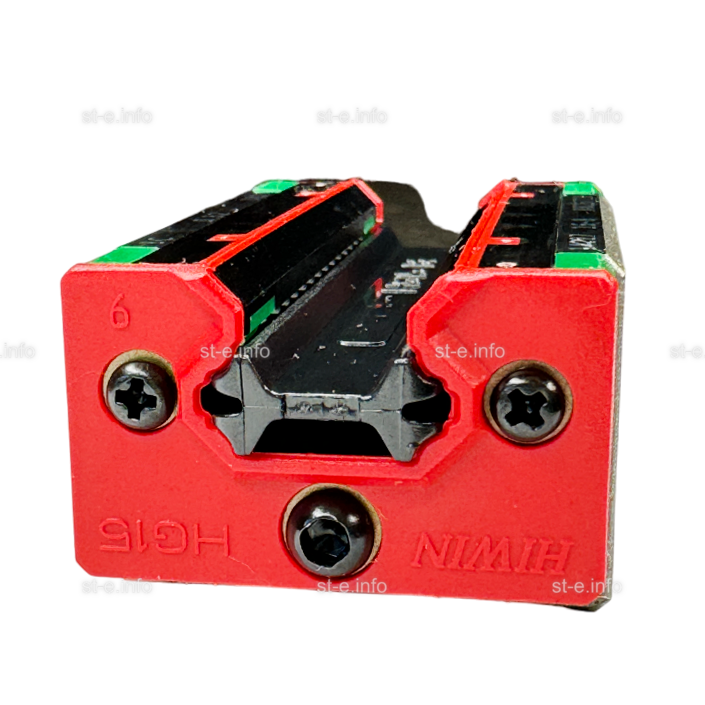

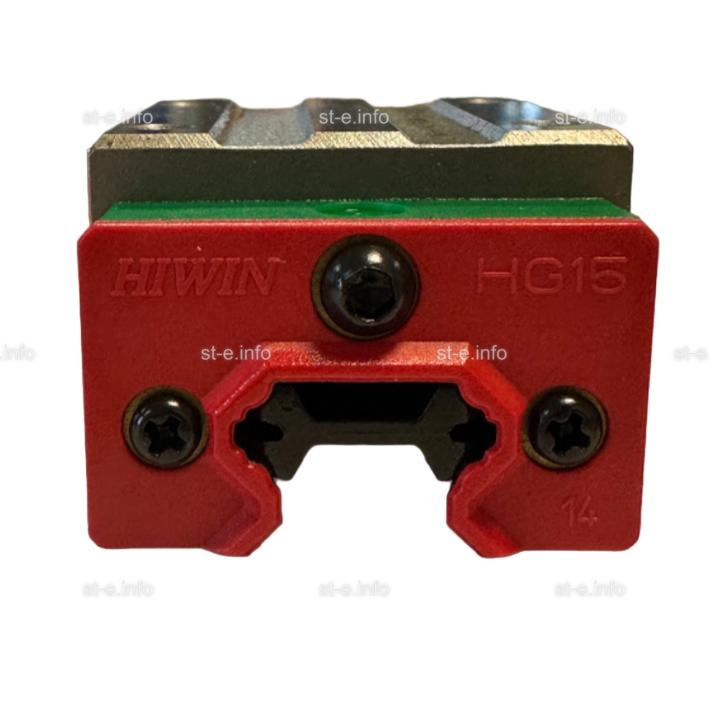

- На торцевом уплотнении: HG15
- На упаковке: H15C
Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Они используются в зависимости от удобства.
-
Извлечение каретки из-под плиты: Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), можно выкрутить крепежные винты из любой каретки и выдвинуть ее по рельсу из-под плиты. Таким образом станет доступна маркировка на корпусе.
-
Измерение размеров: Снять основные размеры, такие как высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
-
Фотографии с разных ракурсов: Сфотографировать каретку с различных ракурсов и отправить нам. Специалист запросит дополнительные уточнения, необходимые для правильного подбора.
-
Класс предварительного натяга и точности: Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP), не указывается на корпусе и не может быть визуально определен. Эти характеристики следует подбирать исходя из назначения оборудования.
