HEPA-фильтр (от англ. High Efficiency Particulate Air filter) — это высокоэффективный воздушный фильтр, предназначенный для улавливания мельчайших частиц пыли, аллергенов, бактерий и других загрязнителей.
Ключевые особенности HEPA-фильтра:
-
Высокая эффективность:
- Улавливает до 99,97% частиц размером 0,3 микрометра и больше.
- Применяется для фильтрации воздуха в медицинских, промышленных и бытовых условиях.
-
Принцип работы:
- Фильтр состоит из переплетённых волокон, которые создают множество ловушек для частиц, используя три механизма:
- Интерцепция (захват частиц при контакте с волокнами).
- Инерционное столкновение (удержание более крупных частиц).
- Диффузия (ловушка для мелких частиц за счёт хаотичного движения).
-
Применение:
- Используется в системах вентиляции, воздухоочистителях, пылесосах, беспылевых боксах и медицинском оборудовании.
- Эффективен для создания чистых зон в соответствии с санитарными и технологическими нормами.
-
Обслуживание:
- HEPA-фильтры требуют периодической замены, так как загрязнение снижает их эффективность.

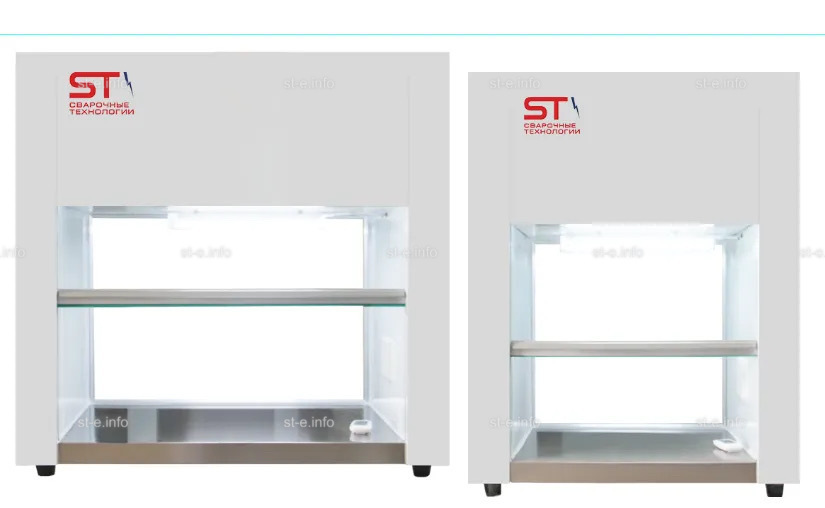

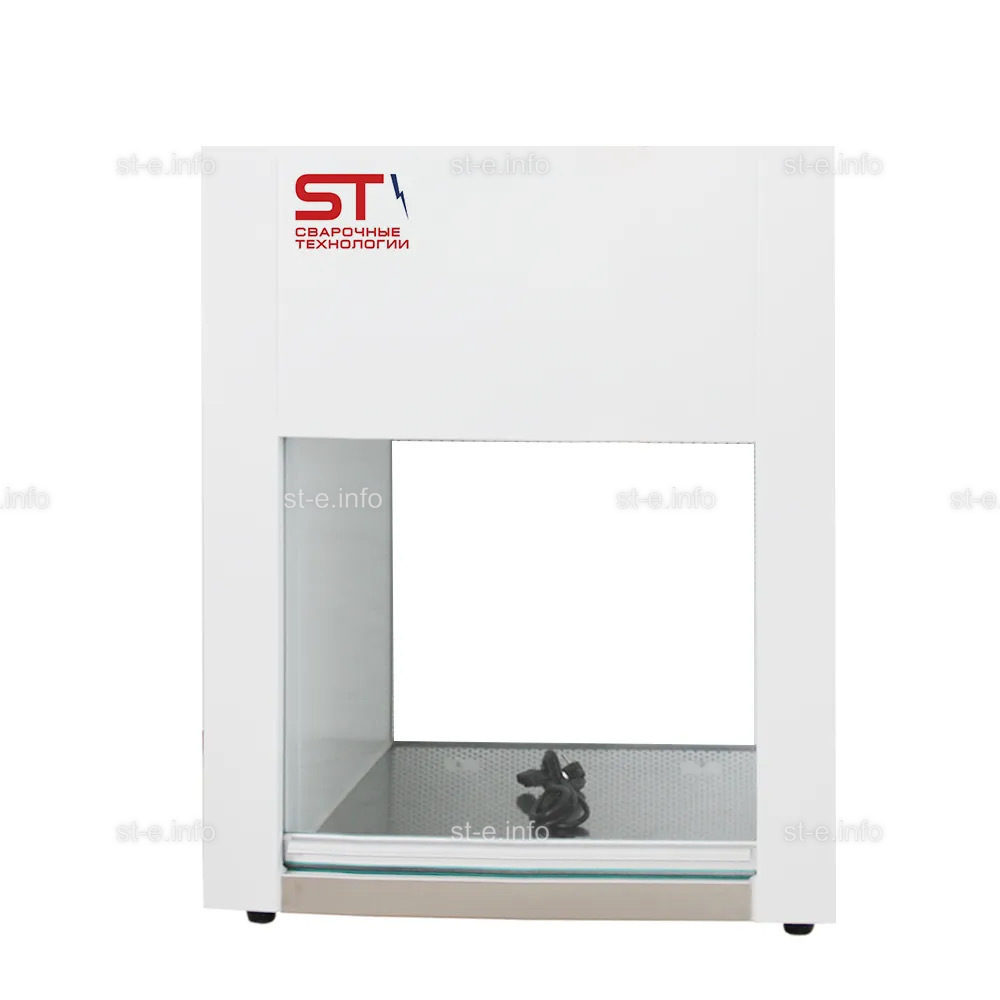

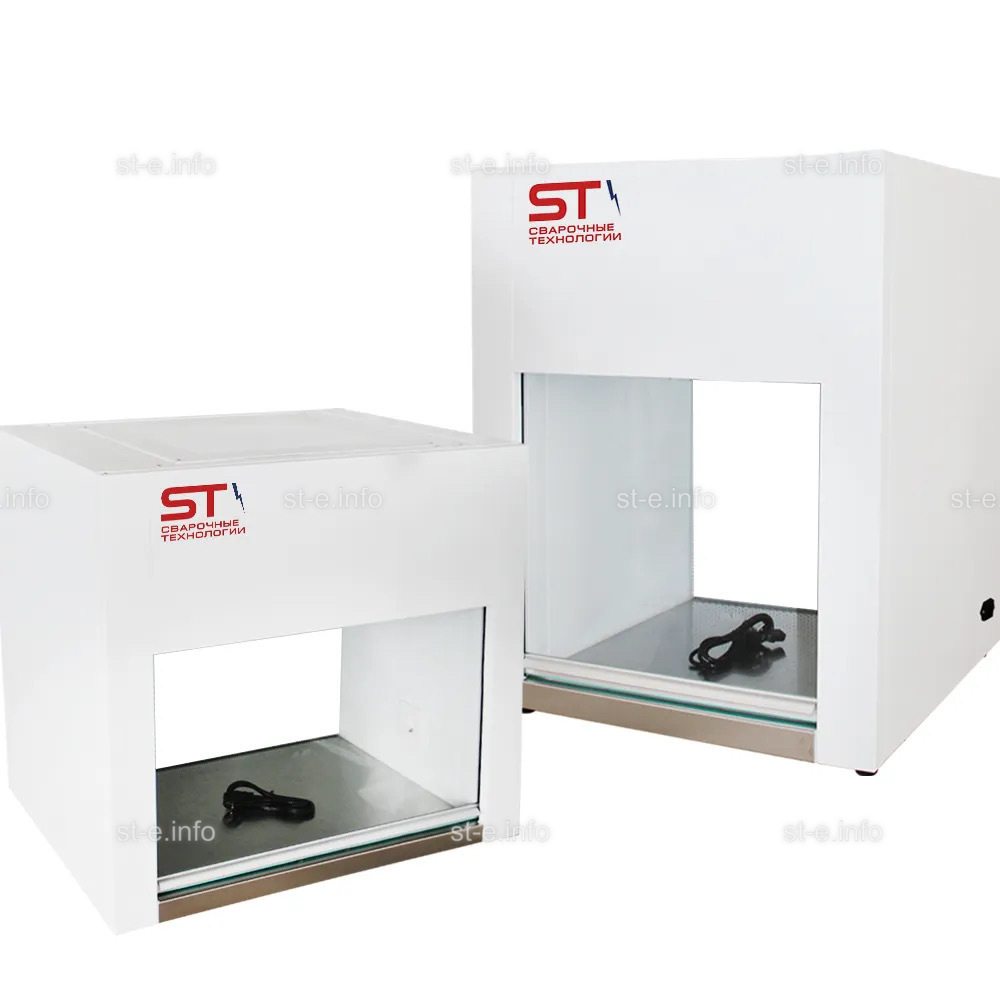

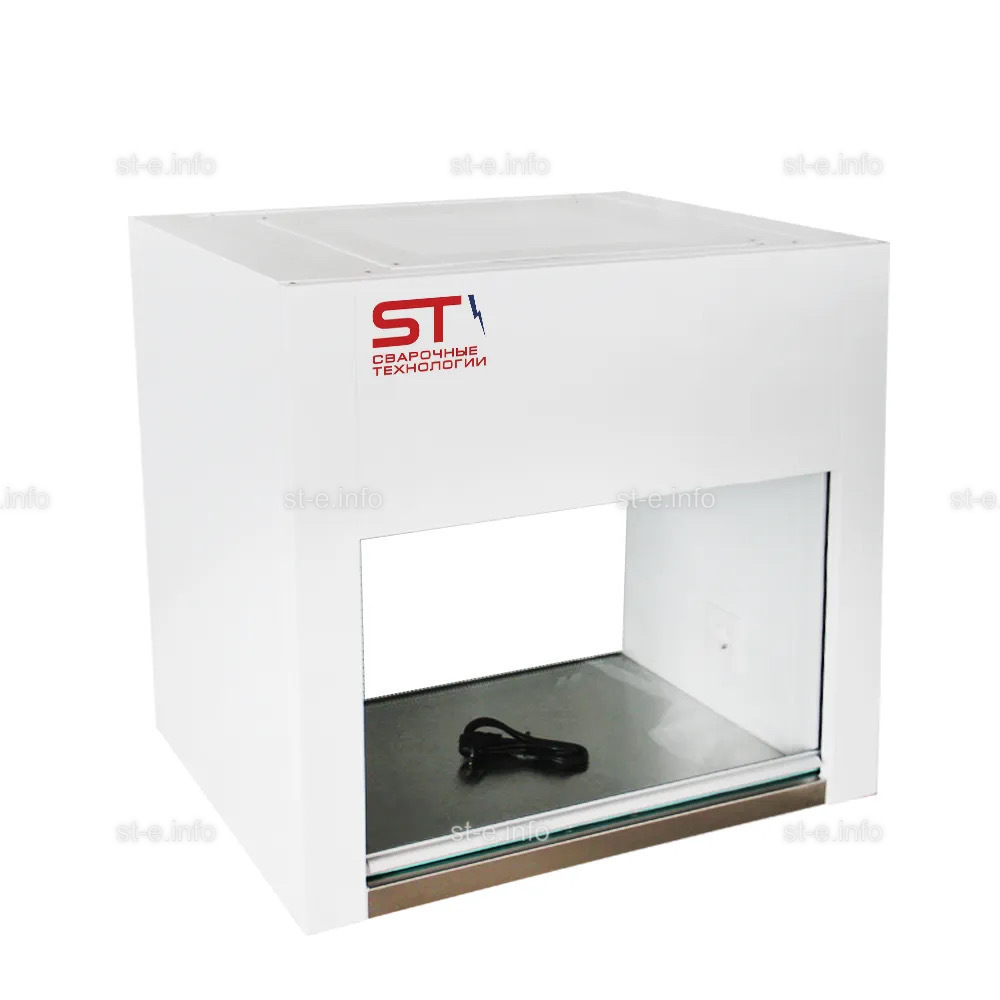

Пример: В беспылевом боксе STV-850 HEPA-фильтр обеспечивает высокий уровень чистоты рабочей зоны, соответствующий стандартам ISO 5 и ГОСТ.
Использование беспылевого стола для очистки и сборки лазерных головок важно по ряду причин, связанных с их высокой точностью, чувствительностью и строгими требованиями к эксплуатационным условиям:
1. Предотвращение загрязнений:
- Лазерные головки обладают сложной оптической системой, где даже микроскопические частицы пыли могут:
- Нарушить прохождение лазерного луча.
- Привести к снижению точности работы устройства.
- Вызвать перегрев или повреждение чувствительных компонентов.
2. Соответствие требованиям чистоты:
- Работа с лазерными головками требует среды, соответствующей строгим стандартам чистоты, таким как ISO 14644-1 (Класс 5) или ГОСТ Р 50766-95.
- Оборудование оснащено HEPA-фильтром поддерживает необходимый уровень чистоты, эффективно удаляя частицы размером 0,3 мкм и более.
3. Увеличение срока службы оборудования:
- Частицы пыли или загрязнения могут вызвать механический износ, повреждения линз и других компонентов. Работа в чистой зоне помогает минимизировать эти риски.
4. Повышение качества сборки и ремонта:
- В условиях высокой чистоты сборка и очистка проводятся с максимальной точностью, что улучшает качество конечного изделия.
5. Снижение риска дефектов:
- Даже небольшие дефекты в лазерных головках могут привести к сбоям или нестабильной работе системы. Чистая рабочая зона уменьшает вероятность появления дефектов.
6. Соответствие стандартам отрасли:
- Использование чистых зон является обязательным требованием для ряда производств, особенно в оптической, медицинской и электронной промышленности.
Вывод:
Беспылевой стол обеспечивает оптимальные условия для работы с лазерными головками, повышает их надёжность и производительность, а также снижает затраты на ремонт и обслуживание.
- Кнопка 1: Кнопка быстрого режима. Чтобы отрегулировать скорость или выключить быстрый режим, достаточно нажать кнопку 1.
- Кнопка 2: Кнопка медленного режима. Для выключения этого режима нажмите кнопку 2.
- Кнопка 3: Кнопка переключения УФ-лампы.
- Кнопка 4: Кнопка переключения света.
- Кнопка ON: Включение всех функций. При нажатии автоматически активируется быстрый режим вентиляции. Для выключения вентилятора нажмите кнопку 1.
- Кнопка OFF: Кнопка выключения. При нажатии отключаются все функции устройства.
Требования к помещению для установки:
-
Класс чистоты помещения:
Помещение должно соответствовать классу чистоты не ниже ISO 8 (или аналогичных стандартов), чтобы минимизировать внешнее загрязнение.
-
Площадь и свободное пространство:
- Обеспечить минимальное расстояние не менее 30 см от задней и боковых стен для свободной циркуляции воздуха.
- Высота помещения должна быть достаточной для установки шкафа с учетом его внешней высоты (1600 мм) и дополнительных конструктивных элементов.
-
Температурный режим:
Рабочая температура помещения должна находиться в диапазоне от +10°C до +30°C.
-
Влажность:
Относительная влажность воздуха не должна превышать 75% для предотвращения конденсации внутри рабочей зоны.
-
Электропитание:
- Напряжение: AC 220V, 50 Гц.
- Необходима отдельная электрическая розетка с заземлением, соответствующая мощности устройства (максимальная мощность 500 Вт).
-
Отсутствие вибрации:
Помещение должно быть изолировано от вибрационных источников, так как это может нарушить стабильность работы устройства и уменьшить эффективность фильтров.
-
Уровень шума:
Рекомендуется размещение в тихом помещении с низким уровнем шума, чтобы не мешать работе персонала.
-
Световое освещение:
Освещение в помещении должно быть достаточным для комфортной работы, но при этом не создавать бликов на прозрачных поверхностях шкафа.
-
Вентиляция:
Помещение должно быть оснащено системой вентиляции для поддержания постоянного воздухообмена и отвода тепла, выделяемого устройством.
-
Чистота окружающей среды:
Перед установкой необходимо провести генеральную уборку помещения для устранения пыли и частиц, которые могут нарушить работу фильтров и загрязнить рабочую зону.
Примечание:
Соблюдение всех указанных требований обеспечит стабильную и долгосрочную работу ламинарного шкафа, а также безопасность и комфорт операторов.
Правила и порядок действий для очистки и обслуживания лазерных головок в ламинарном шкафу
Подготовка:
- Убедитесь, что ламинарный шкаф установлен в чистом помещении, соответствующем стандартам для работы с высокоточными устройствами.
- Наденьте защитное снаряжение: перчатки, маску, шапку, одежду, исключающую передачу загрязнений. Очки можно исключить, если защитное стекло шкафа опущено.
- Проверьте работу вентилятора и фильтров ламинарного шкафа, чтобы обеспечить подачу чистого воздуха с нужной скоростью.
- Включите подачу воздуха в ламинарном шкафу и подождите 1–2 минуты, чтобы поток воздуха очистил рабочее пространство от возможных частиц пыли.
Снятие лазерной головки:
- Перед демонтажем тщательно очистите поверхность лазерной головки от пыли и загрязнений, используя сжатый воздух или антистатические салфетки.
- Аккуратно отключите QBH-разъем, избегая резких движений, чтобы не повредить оптические элементы.
- Заклейте и оберните QBH-разъем и отверстие лазерной головки специальной пылезащитной лентой, чтобы предотвратить попадание загрязнений.
- После того как ламинарный шкаф проработал 1–2 минуты, осторожно поместите лазерную головку в рабочую зону шкафа и приступайте к очистке.
Очистка лазерной головки:
- Используйте специальные палочки, пропитанные подходящим раствором, для деликатной очистки линз и оптики.
- Протрите оптические элементы безворсовыми салфетками, избегая сильного давления, чтобы не повредить защитные покрытия.
- Очистите корпус лазерной головки мягкой антистатической тканью, слегка смоченной в специальном растворе.
- Проверьте наличие загрязнений в области охлаждения и вентиляции, при необходимости удалите их сжатым воздухом.
Обслуживание:
- Осмотрите соединения и электрические компоненты на предмет загрязнений или повреждений.
- Убедитесь в отсутствии механических повреждений линз, защитных стекол и корпуса.
- При необходимости замените защитные элементы или нанесите новое антистатическое покрытие.
Завершение работы:
- Убедитесь, что все инструменты убраны, а рабочая поверхность очищена.
- Проведите обработку ультрафиолетовой лампой в шкафу для дополнительной стерилизации зоны.
- Запишите данные в журнал обслуживания, указав дату, время и использованные материалы.
Рекомендации:
- Производите регулярную очистку и техническое обслуживание согласно рекомендациям производителя лазерной головки.
- Используйте только рекомендованные растворы, салфетки и инструменты для очистки оптических элементов.
- Избегайте касания линз и оптических поверхностей голыми руками, чтобы предотвратить появление жирных пятен и загрязнений.
Двойная система фильтрации
В беспылевом столе используется двойная система фильтрации, состоящая из предварительного фильтра и HEPA-фильтра, что обеспечивает максимальную эффективность очистки воздуха и поддержание высоких стандартов чистоты в рабочей зоне. Эта система гарантирует, что даже мельчайшие частицы пыли не попадут в чистую зону, предотвращая загрязнение чувствительного оборудования, такого как лазерные головки и оптические системы.
Обслуживание фильтров
- Предварительный фильтр выполняет функцию первичной очистки воздуха, задерживая крупные частицы пыли и грязи, прежде чем они попадут в HEPA-фильтр.
- Рекомендуется обслуживать предварительный фильтр не реже одного раза в три месяца, если оборудование используется в помещениях ISO 8.
- В помещениях с более низким уровнем чистоты (ниже ISO 8) необходимость в обслуживании предварительного фильтра возрастает, и вам следует чистить его чаще, чтобы поддерживать высокую производительность системы фильтрации.
Способы обслуживания предварительного фильтра:
- Очистка с помощью пылесоса – аккуратно удалите пыль и загрязнения с поверхности фильтра.
- Промывание – при сильном загрязнении можно промыть фильтр водой, тщательно высушив его перед установкой обратно.
Важно:
Регулярное обслуживание предварительного фильтра продлевает срок службы системы фильтрации и обеспечивает стабильную работу оборудования, предотвращая накопление загрязняющих частиц и сохраняя идеальные условия для работы с высокоточными устройствами.
Поддерживайте ваш беспылевой стол в идеальном состоянии с качественными фильтрами и регулярным обслуживанием!
